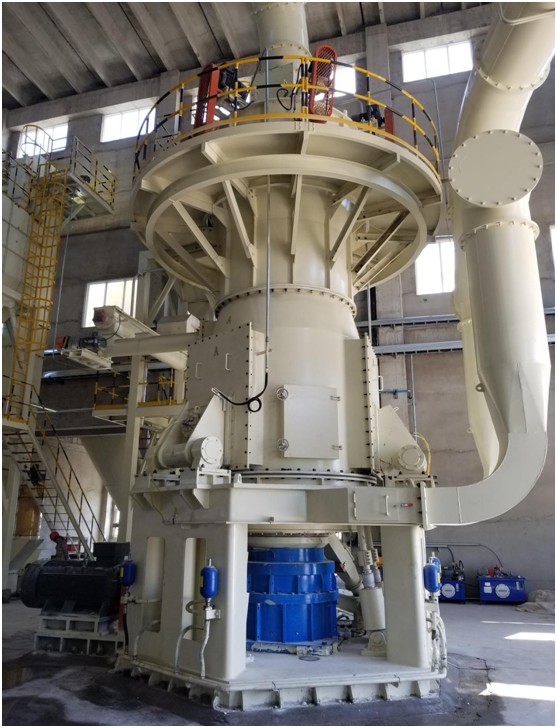

RFLM系列超細立磨 RFLM SERIES ULTRAFINE VERTICAL ROLLER MILL

RFLM系列立磨

RFLM SERIES ULTRAFINE VERTICAL ROLLER MILL

    RFLM系列微細粉體立式磨粉機，是瑞豐粉體設備有限公司依靠多年的經驗，以及通過深入學習德國、日本等國外粉體加工技術，充分了解用戶的需求，了解行業難以解決的問題。用專業的設計，通過和國內外零部件供應商深入合作研發，推出多款粉體研磨設備，成功的解決了行業的很多難題，廣泛的應用于方解石、重晶石、滑石等大規模細粉加工領域。

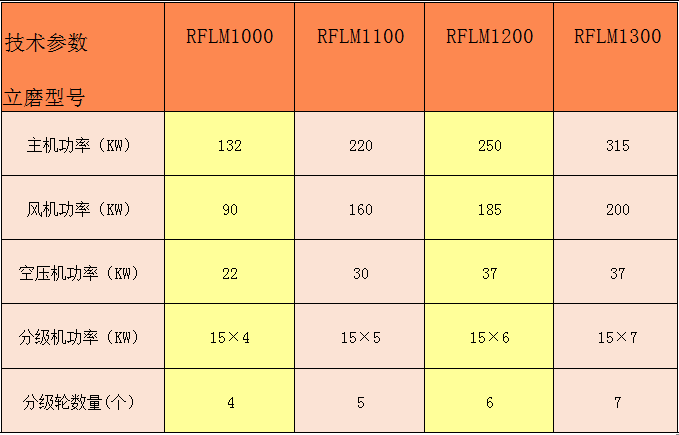

                                                     不同號型RFLM系列磨粉機的技術參數

工作原理：

    主電機通過減速機帶動磨盤轉動，物料經螺旋輸送機進入立磨主機內，受重力作用落到磨盤中央，同時風機產生的氣流從進風口進入主機。在離心力的作用下，物料從磨盤中央向邊緣均勻移動，經過磨盤上的輥道時，受磨輥碾壓，大塊物料直接被壓碎，細物料受擠壓后形成料層，進行粒間粉碎。粉碎后的物料繼續向磨盤邊緣移動，直到被磨盤外圍的噴口環引導的強氣流向上帶走，較粗的物料由于自身重力原因重新落回至磨盤內，進行再次碾磨；較細物料則隨氣流上升進入主機上方的分級系統進行篩選分級，在分級轉子葉片的作用下，較粗的物料不能被通過，而重新落在磨盤內再次碾磨，合格的細粉將隨氣流帶出分級系統，通過外部管路進入除塵系統，然后經除塵器將氣流與物料分離、收集后，即為成品。另外，物料中的雜物及大顆粒物料會在研磨時，被刮料板刮入排渣口，排出磨體，從而有效的保證了成品的質量。此外還可通過調節液壓系統的壓力，來調節磨輥的壓力，在一定范圍內可適應不同硬度的物料需求；通過調節多轉子分級系統的轉子轉速，來調節分級篩選細度，從而獲得多種不同規格的合格成品。

我們的性能優勢：

1.產品多樣性強，我們會根據用戶的具體需求，和加工不同特性物料來具體設計不同的立磨機，從而達到用戶的需求，比如碳酸鈣的立磨，滑石的立磨，重晶石的立磨，氧化鎂立磨，氫氧化鎂立磨，氫氧化鋁立磨，碳酸鎂立磨，等等，。

2.RFLM系列研磨主機配備新型多轉子分級機，可生產成品粒徑范圍大，2μm區間30%~60%，D97=7~45μm，比表面積20000cm2/g，而D97=7.0μm的產品則可直接由主機穩定生產。

3.采用合理的設計及匹配，機械系統擁有較高的傳動效率，并且采用美國霍尼韋爾或者德國西門子高能效電機，以及采用更高效率的特制主風機，風機的特性曲線根據立磨的實際工況進行設計，效率提高10%-20%所以RFLM系列立磨能耗更低，長期運行會顯著降低企業的用電成本。

4.多次優化改進后的磨輪、磨盤、導流系統及內部循環系統，擁有極高的研磨效率，相比過去的立磨產品，產量高出10~20%。并且振動和噪音更低。

5.具有高可靠性，分級機無需經常注油保養，具有很低的故障率，磨輥系統長壽命設計，軸承及油封使用壽命20000小時以上，減速機采用行星結構的立磨專用減速機，一級減速采用德國克林貝格螺旋傘齒輪，扭矩及性能高于常用的美國格里森螺旋傘齒輪，齒輪材料采用DIN標準的鋼材，保證超長的使用壽命。小型減速機采用德國SEW或者日本住友品牌，重載的磨輥部位采用美國TIMKEN軸承，高轉速的分級機部分采用瑞典SKF,德國的FAG軸承，來確保該部位的長期穩定運行。電機的驅動部分采用日本安川電機株式會社的變頻器產品。

6.耐磨性能，立磨分級輪采用高耐磨材料及熱處理技術，具有超長的使用壽命，磨輪、磨盤耐磨件采用高耐磨合金制造，能夠在磨損嚴重的重晶石和滑石行業長期保持較長的使用壽命， 為用戶節省耐磨件更換成本，并且減少了停機維修時間。

7.智能化，采用PLC控制，觸摸屏操作，系統能夠?qū)崿F(xiàn)立磨生產線的自動化運行，實時顯示并且保存運行數據，如轉速，溫度、壓力、壓差、并且能夠根據系統采集到的各個點壓力參數，壓差參數、電流參數等實現自動的給料運行，自動化的操作使原本復雜的立磨操作變得簡單。并且可以連接互聯網，實現遠程操控，遠程故障分析處理，數據分析。

設備參數（列舉兩種）

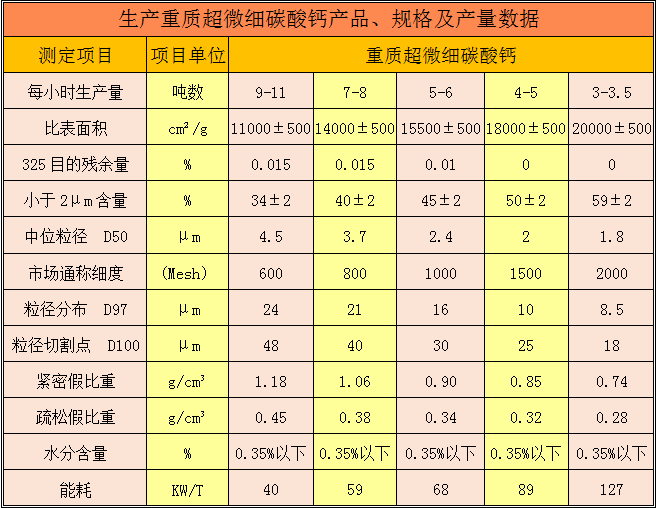

RFLM1200立式粉體研磨機生產參數（以方解石為研磨物料）

                 注：所有測試方法與RFLM1300立磨機相同。

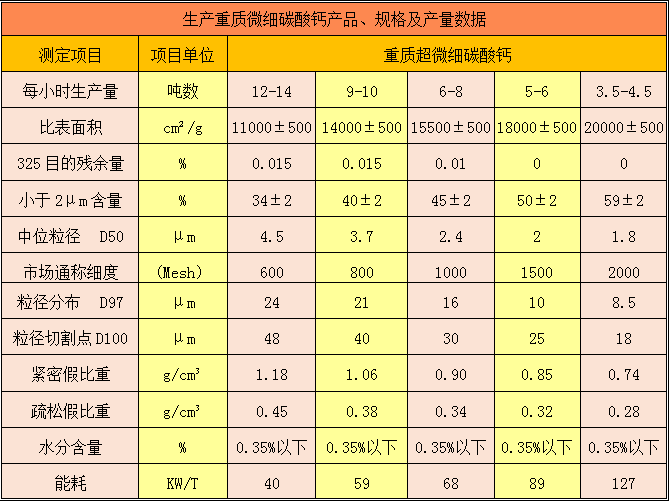

RFLM1300立式磨粉機生產參數（以方解石為研磨物料）

1. 粒徑分布：以英國MALVERN公司Micro鐳射繞射粒徑分析儀測定。

2. 比表面積：由平均粒徑轉換而來，單位為1g粉末的相對面積。

3. 中位粒徑：由粒徑分布求得粒徑平均值

4. 325目篩余量：以濕式法將1000g的試樣放在325目篩網過濾，計算百分比。

5. 假比重：放50g的試樣在100c.c的附栓量筒中，從5cm落下150次后之測定值。

6. 水份：梅特勒托利多HC103快速水分儀

7. 適磨原料：方解石、白云石、滑石、硫酸鋇、石膏、石灰石、硅灰石、水鎂石、氫氧化鋁、氧化鎂、氧化鋁、磷酸鹽、化學原料等。

8. 上述生產參數以方解石為生產標準，為參考值，不同的礦石存在產能不同的現象。
